dimensions et spécifications

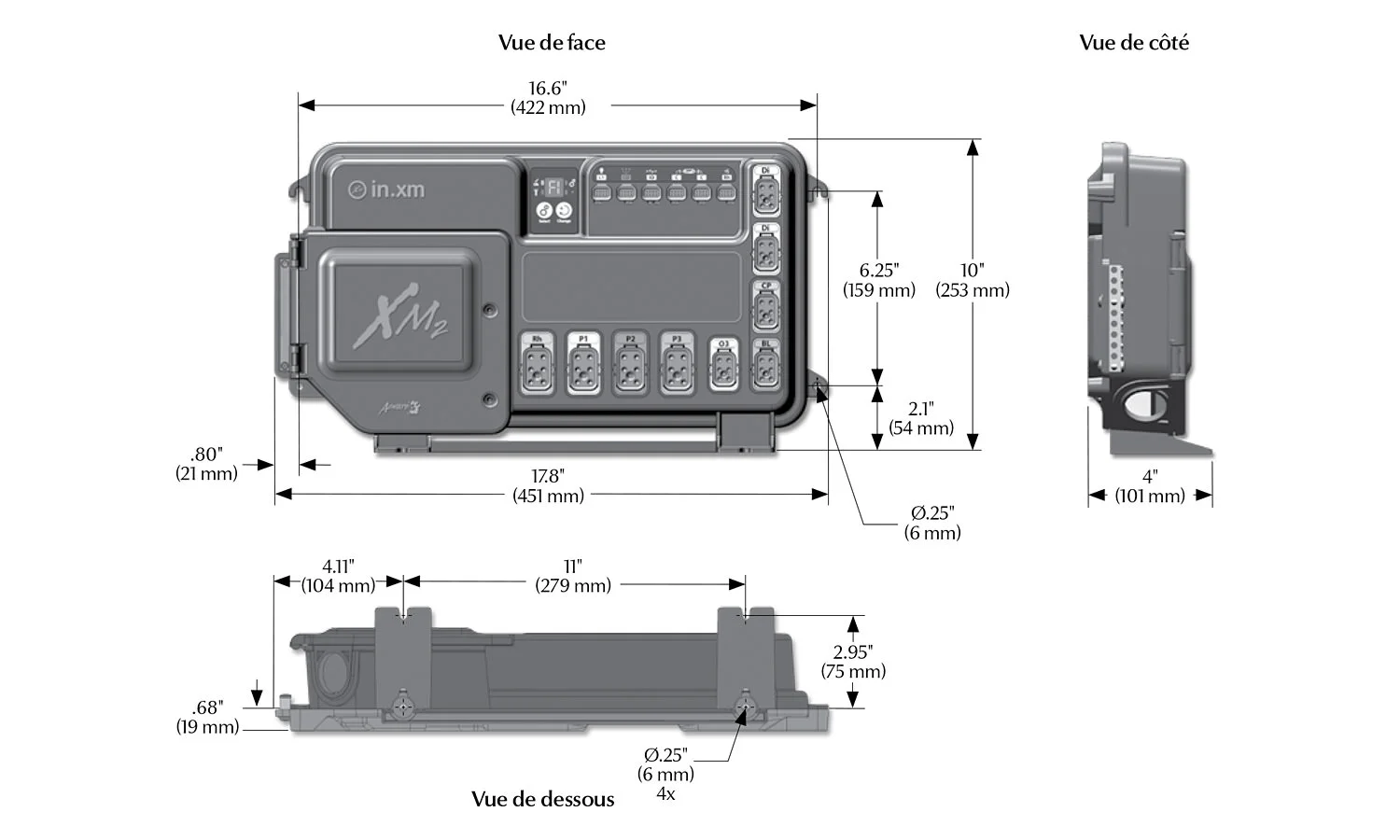

dimensions du in.xm





spécifications du in.xm



Environnementales :

  • Temp. de fonctionnement : 0 °C (-32 °F) à 50 °C (122 °F)
  • Temp. d'entreposage : -25 °C (-13  °F) à 85 °C (185 °F)
  • Humidité : jusqu'à 80% RH, non condensée

Mécaniques :

  • Poids : 2.02 kg (4.45 lbs)
  • Dimensions (L x H x P): Châssis : 185mm x 52mm x 275mm (7-1⁄4" x 2" x 10-3/4")


Standards UL/CSA :

  • UL 1563 Fifth Ed.
  • CSA N° 22.2 - 218.1-M89




Spécifications électriques in.xm2 :



Caract. nominales d'entrées :

  • 120/240 VAC (2-phases requises avec ou sans neutre) 48 A max., 60Hz

Caractéristique d'entrée en opération :

  • 240 VAC (-10% / + 5%)

Caractéristiques nominales du in.therm :

  • Tension : 2-phase, 240VAC
  • Courant : 17 A maximum (chauffe-eau de 4 kW)
  • Fréquence : 60 Hz
  • Élément du chauffe-eau : 17A résistif (240 VAC seulement)
  • Minimum de 18 GPM requis
Sortie Tension Courant Appareil
Sortie 1 240 V 20 FLA Pompe 1
Sortie 2 240 V 15 FLA Pompe 2
Sortie 3 120/240 V 15 FLA Pompe 3 ou grosse turbine
Sortie 4 120/240 V 6 FLA Aux 1
Sortie 5 120/240 V 6 FLA Turbine
Sortie 6 120/240 V 6 FLA Pompe de circ. (CP)
Sortie 7 120/240 V 6 FLA Ozonateur
Sortie 8 120/240 V 6 FLA Appareil audiovidéo

Important :

  • 48 A, max. absolu, réparti sur toutes les sorties
  • 25 total max. pour toutes charges 120 VAC
  • 20 A total max. pour Sortie 2 et Sortie 3 regroupées
  • 11 A total max. pour Sortie 4 à Sortie 8 regroupées
  • Les charges maximales sont déterminées par les restrictions ainsi que par la température ambiante. Dans toutes les configurations de sortie, le courant de sortie total ne doit jamais dépasser le régime nominal d'entrée.



L1 Lumière, 1 A / 10 VAC (-5%/+10%) @ 240 VAC / 60Hz
CO Port de communication *
C1 Clavier de commande *
C2 Clavier de commande **
IO Port E/S à usage général **
* C1 et CO: 125 mA max., 5 Volts.
** C2 et IO: 125 mA max., 5 Volts.

Important :

  • Tous les accessoires basse tension utilisent + 5Vdc et/ou + 12 Vdc.
  • Tous les accessoires basse tension regroupés : 300 mA max, + 12 Vdc.

Standards :

  • EN/IEC 60335 - 2 - 60: 2003/2002 - EN/IEC 60335 - 1: 2002/2001 (incl. Corr. & Am. up to 2008)
  • EN55014-1
  • EN55014-2
  • EN61000-3-2
  • EN61000-3-3
  • AS/NZS 3136:2001 +A1 +A2
  • AS/NZS 3100:2002 + A1+A2+A3


Spécifications électriques in.xm2.ce :

Caract. nominales d'entrées :

  • 1-phase 230-240 VAC (toutes charges ligne neutre)
  • 2-phases 230-240 VAC (toutes charges ligne neutre)
  • 3-phases 230-240 VAC (toutes charges ligne neutre)
  • 1 x 40 A maximum (monophasé)
  • 2 x 20A maximum (biphasé)
  • 3 x 16A maximum (triphasé)
  • Fréquence: 50HZ

Spécifications de fonctionnement pour l'entrée  :

  • 230 VAC nominal (-10% / + 6%)

Caractéristiques du in.therm.ce :

  • Tension : 230-240 VAC
  • Puissance de sortie : 3.8 kW (16 A maximum @ 240 VAC)
  • Aussi disponible : 2.0 kW (8.3 A maximum @ 240VAC)
  • Fréquence : 50 Hz
  • Élément du chauffe-eau : 17A résistif (240 VAC seulement)
  • Débit in.therm.ce : Minimum de 18 GPM requis



Sortie Tension Courant Appareil
Sortie 1 230 VAC 15 FLA Pompe 3
Sortie 2 230 VAC 15 FLA Pompe 2
Sortie 3 230 VAC 15 FLA Pompe 1
Sortie 4 230 VAC 6 FLA Usage général
Sortie 5 230 VAC 6 FLA Turbine
Sortie 6 230 VAC 6 FLA Pompe de circulation
Sortie 7 230 VAC 6 FLA Ozonateur
Sortie 8 230 VAC 6 FLA Appareil audiovidéo

Important :

  • 48 A (3 x 16 A) maximum absolu, distribué sur toute les sorties
  • 16 A maximum total pour le chauffe-eau et sortie 1 combinés
  • 16 A maximum total pour sortie 2 et sortie 4 et sortie 5 combinées
  • 16 A maximum total pour Sort. 3 à Sort. 6 et Sort. 8 combinées
  • Les charges maximales sont déterminées par les restrictions ainsi que par la température ambiante. Dans toutes les configurations de sortie, le courant de sortie total ne doit jamais dépasser le régime nominal d'entrée.



L1 Lumière, 1 A / 9.5 VAC (-5%/+10%) @ 230 VAC / 50 Hz
CO Port de communication *
C1 Clavier *
C2 Clavier **
IO I/O port à usage général **
* C1 et CO: 125 mA max sur 5 Volts.
** C2 et IO: 125 mA max sur 5 Volts.

    Important :

    • Tous les accessoires à faible tension utilisent +5Vdc et/ou +12 Vdc.
    • Tous les accessoires à faibles tension combinés : 300 mA max, on + 12 Vdc.
