dimensions et spécifications

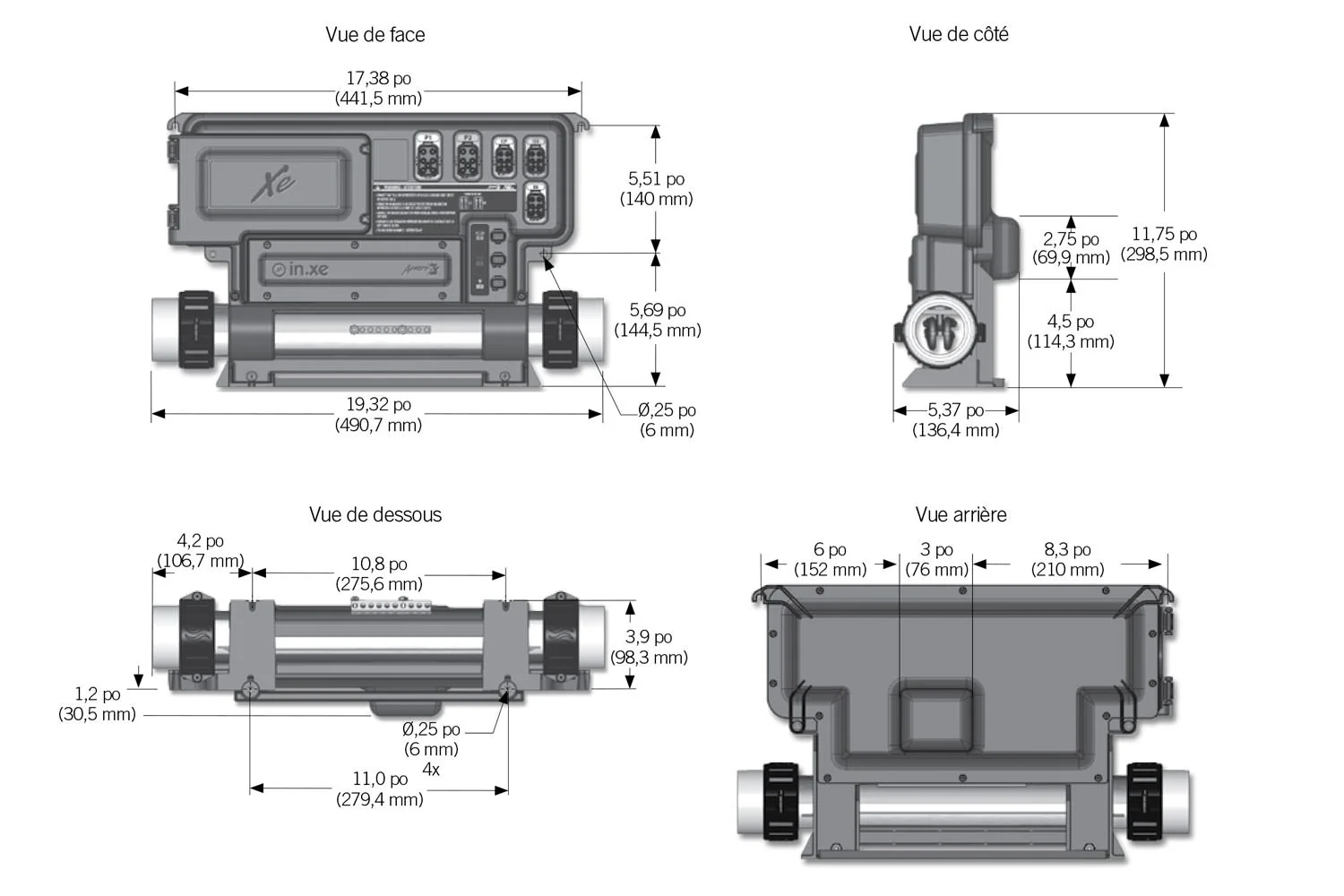

dimensions du in.xe





spécifications du in.xe



Environnementales :

  • Température de fonctionnement :

Modèles nord-américains du in.xe :
32 ˚F (0 ˚C) à 140 ˚F (60 ˚C) pour la pompe 1 jusqu'à 15 A
32˚F (0˚C) à 122˚F (50˚C) pour la pompe 1 jusqu'à 20 A
Modèles européens du in.xe.ce:
Pour système monophasé (32 A max.) ou biphasé (2 x 16 A)
32˚F (0˚C) à 140˚F (60˚C)
Pour système monophasé (40 A max.) ou biphasé (2 x 20 A)
32˚F (0˚C) à 122˚F (50˚C)
*Le contrôleur doit être installé sous la jupe du spa

  • Température d'entreposage: -25°C (-13°F) à 85°C (185°F)
  • Humidité: jusqu'à 85 % RH, non condensé

Mécaniques :

  • Poids: 10,5 lb (4,76 kg)
  • Dimensions (L x H x P): 17,38 po x 11,75 po x 5,1 po (441,5 x 298,5 x129 mm)




Standards UL/CSA :

  • UL 1563 sixième éd. (2012)
  • Dossier UL : E182156
  • CSA N° 22.2 - 218.1-M89 (2013)





Spécifications électriques UL/CSA du in.xe :

  • 120/240 V nominal (+ 5/- 10 %), 60 Hz, (2 lignes requises avec neutre) 48 A Max.
    ou
  • 120 V nominal uniquement (+ 5/- 10 %), 60 Hz, (1 seule ligne avec neutre) 16 A Max.


Caractéristiques nominales du heat.wav :

  • Tension : 120 V ou 240 V, 60 Hz
  • Puissance : 5,5 kW à 240 V , 4 kW à 240 V, 1 kW à 120 V
  • Débit : Un minimum de 18 GPM (68,1 LPM) est requis.




Sortie Tension Courant maximum Appareil typique
Sortie 1 120/240 V 20 FLA/70 LRA (d'appel) Pompe 1 haute vitesse
120/240 V 15 FLA/60 LRA (d'appel) Pompe 1 basse vitesse
Sortie 2* 240 V 15 FLA/60 LRA (in-rush) Pompe 2
Sortie 3* 120/240 V 6 FLA/10 A (CP)/Soufflerie
Sortie 4 120/240 V 6 FLA/10 A Générateur d'ozone
Sortie 5 120/240 V 10 A (toujours en fonction) Appareil audiovidéo
L1 12 V AC 1 A Lumière
* Disponible uniquement pour le in.xe.5


Important :

Le courant maximum pour les sorties 3 à 5 sur le fusible F3 ne peut pas dépasser 12 A.






Standards TUV :

  • EN/IEC 60335 - 1 - 1: /A15:2011 - EN/IEC 60335 - 2 - 60: /A12:2010
  • EN55014-1
  • EN55014-2
  • EN61000-3-2
  • EN61000-3-3



spécifications électriques TUV du in.xe

  • Tension d'entrée : 230/400 V nominal (+ 5/- 10 %) (système biphasé) 20 A Max par phase
    ou
  • 230 V nominal (+ 5/- 10 %) (système monophasé) 40 A Max

Caractéristiques nominales du heat.wav :

  • Tension: 230 V, 50 Hz
  • Puissance: 3,8 kW à 230 V, 2 kW à 230 V, 1,3 kW à 230 V
  • Débit: Un minimum de 18 GPM (68,1 LPM) est requis.

Sortie Tension Courant maximum Appareil typique
Sortie 1 230 V 15 FLA/60 LRA (d'appel) Pompe 1 haute et basse vitesse
sortie 2* 230 V 15 FLA/60 LRA (d'appel) Pompe 2
Sortie 3* 230 V 6 FLA/10 A (CP)/Soufflerie
Sortie 4 230 V 6 FLA/10 A Générateur d'ozone
Sortie 5 230 V 10 A (toujours en fonction) Appareil audiovidéo
L1 12 V AC 1 A Lumière
* Disponible uniquement pour le in.xe.5

Le in.xe.ce est testé en laboratoire pour les niveaux de protection IPx5 du boîtier.

Niveau d’imperméabilisation IPx5 est conditionnel à trois (3) éléments :

  • Les deux panneaux avant (chauffe-eau et câblage d'alimentation) sont fermés et vissés.
  • Une traversée imperméable appropriée ou un serre-câble adéquat est utilisé pour l'entrée du câble d’alimentation dans le système.
  • Toute connexion in.link inutilisée (HC, LC, ou basse tension) est branchée à l'aide d’une prise vierge appropriée.
